选了一个开关型号，电路和尺寸都对，结果装不上去——这种事在硬件工程师手里不算少见。滑动开关的安装方式看起来就三种，但选错了，轻则改板，重则换料。今天一次性把三种安装方式的区别、工艺要求和适用场景理清楚。
一、三种安装方式是什么？
通孔焊接（Through-Hole，THT）
开关引脚穿过PCB上预先钻好的孔，从背面焊接固定。这是最传统、最成熟的安装方式，引脚穿过焊盘孔后会形成机械锁扣效应——焊锡凝固后，开关在PCB上有物理锚点，拔都拔不下来。
表面贴装（Surface Mount，SMD/SMT）
开关直接贴在PCB表面的焊盘上，不需要钻孔，通过回流焊完成焊接。引脚在开关底部或侧面，与焊盘对齐后过炉，尺寸更小、适合自动化大批量生产。
面板安装（Panel Mount）
开关不焊在PCB上，而是穿过设备外壳的面板，用螺母锁紧固定。开关和PCB之间通过导线或连接器连接，开关主体与电路板物理分离。

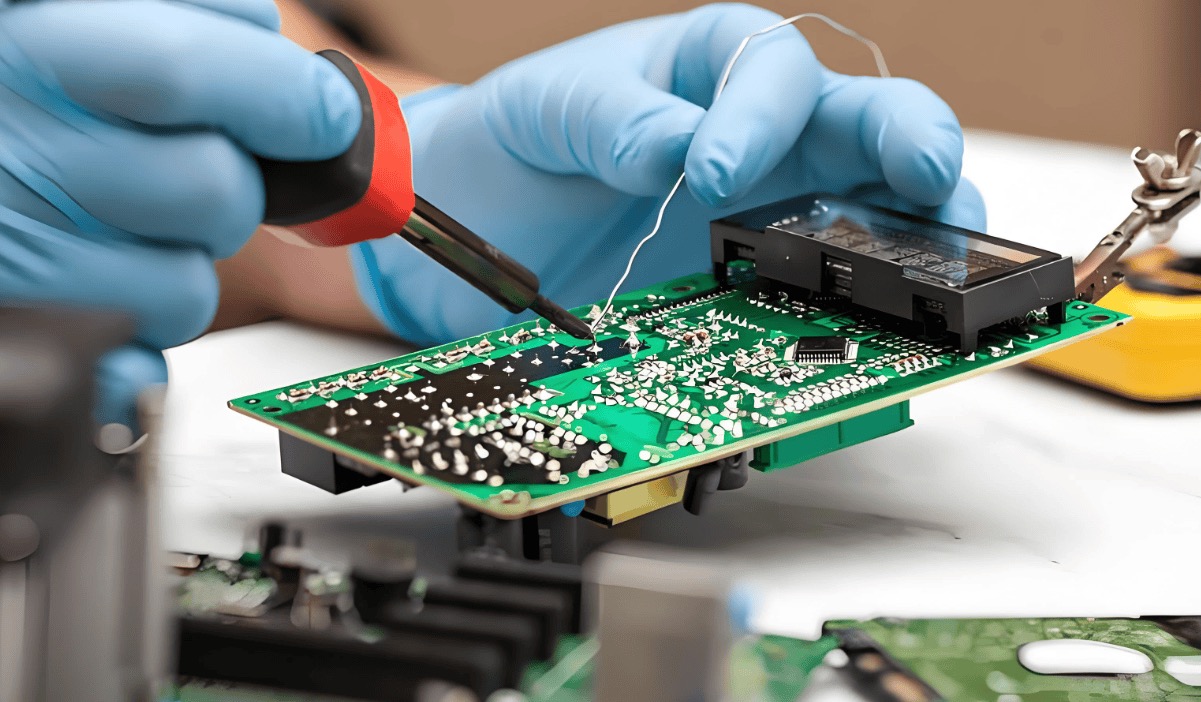

二、通孔焊接：老派，但结实
通孔焊接是滑动开关最主流的安装方式，尤其在国内工厂——量大、成熟、容错率高。
工艺要点：
烙铁温度通常设定在350-380℃，焊接时间控制在2-3秒内。手焊时温度太高或时间太长，塑胶件（尤其是POM手柄）会变形卡死
波峰焊也可以，但要注意开关本体不能过洗板水——Nidec的8SS系列规格书里明确写：不防水，不能洗涤，只能刷子清洁焊接面
PCB钻孔尺寸要略大于引脚直径，通常大0.2-0.4mm，确保引脚能顺利插入但不松动
优势：
机械强度极高——引脚穿过PCB孔后焊锡包裹，相当于在板子上钉了钉子。适合频繁操作、受横向力、或需要插拔线缆的场景。通孔焊接还便于手工返修，小批量或打样时很友好。
局限：
PCB两面都要有空间（元件面和焊接面），无法像SMD那样双面贴装。引脚穿过PCB，在背面会占用空间，不适合高度紧凑的设计。
适用场景：
标准尺寸开关、需要高机械强度的应用、手工焊接或小批量生产、维修更换方便的场合。

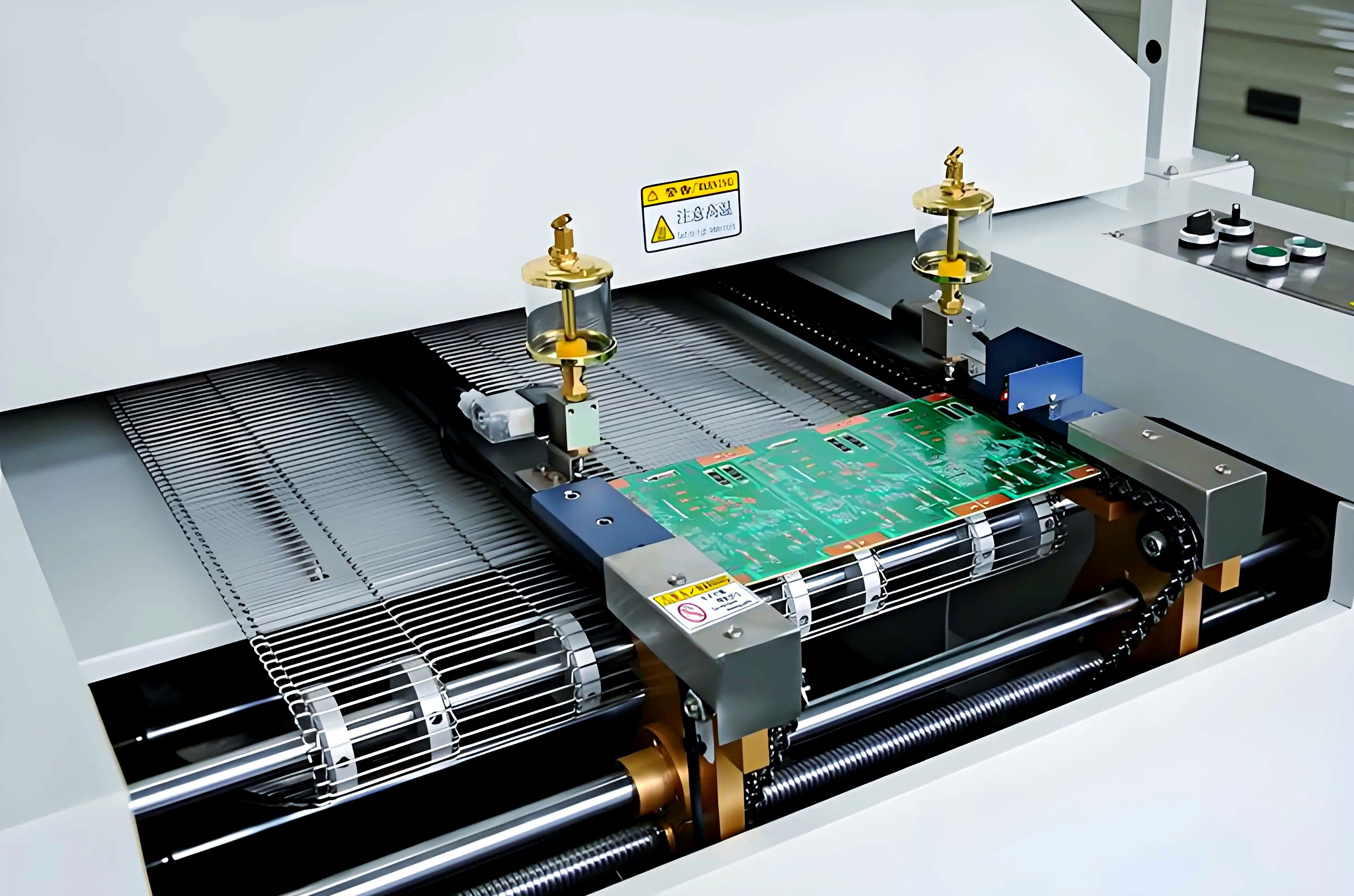

三、表面贴装：紧凑，适合自动化
表面贴装开关是近年增长最快的安装方式，尤其是需要过回流焊的SMT贴片产线。
工艺要点：
焊膏印刷是关键——需要钢网精确控制焊膏厚度和量，贴片机把开关放在焊盘上，然后过回流焊
回流焊温度曲线要根据焊膏规格设定，通常峰值在240-260℃，这意味着开关塑胶件必须用LCP或PA9T等耐高温材料，POM和PA66在这种温度下会变形甚至熔化
NKK的SS系列超小型滑动开关明确设计为表面贴装，尺寸仅10.2mm×4mm×4.5mm，引脚间距2.54mm，适合高密度PCB布局
优势：
节省PCB空间、适合自动化大批量生产、不需要钻孔、可双面贴装。回流焊工艺成熟后，生产效率远高于通孔焊接。
局限：
机械强度不如通孔——焊盘在表面，抗拉拔和抗剪切能力有限，频繁操作或受外力冲击时，焊盘可能剥离。另外，回流焊对材料和工艺要求高，塑胶件必须耐高温，成本也相应提升。
适用场景：
消费电子、可穿戴设备、空间受限的设计、大批量自动化产线。

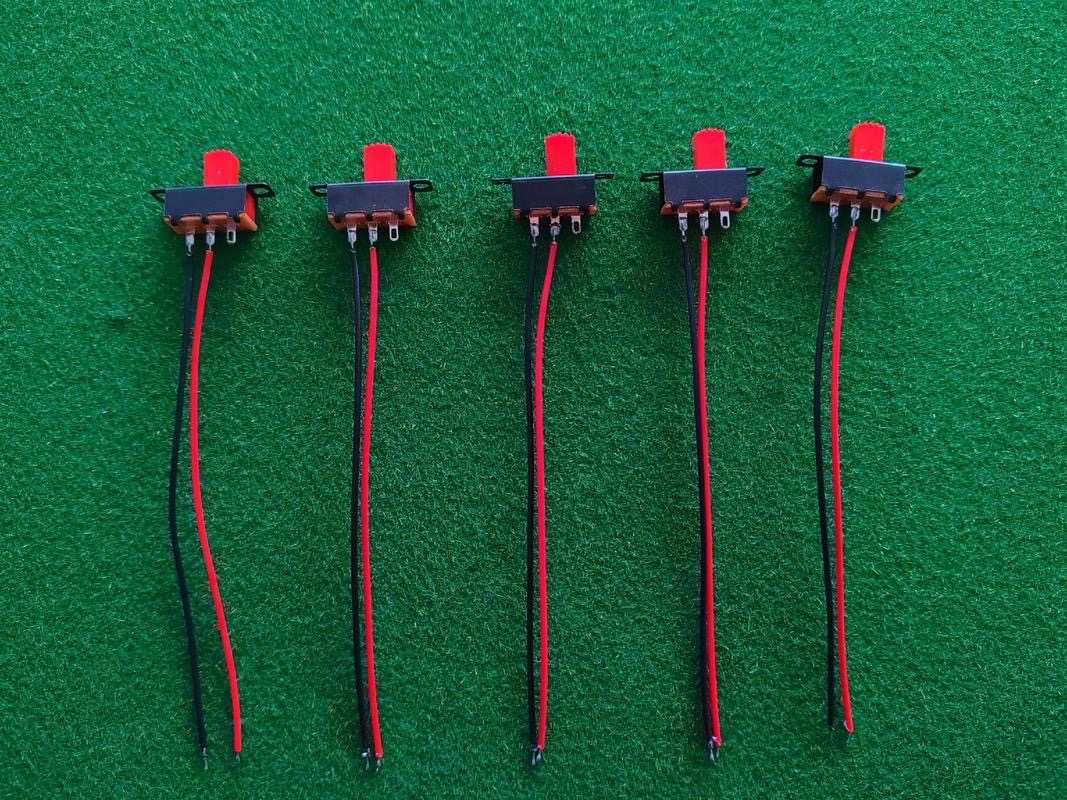

四、面板安装：开关在面板上，不在板子上
面板安装听起来最直观——开关穿过设备外壳，用户直接操作，内部用导线连到PCB。
工艺要点：
面板开孔要精确——用钻头或开孔器根据开关尺寸加工，开孔后必须去毛刺
开关从面板前方穿入，后方用螺母锁紧。有些带螺纹外壳的开关（比如我们之前聊过的“攻牙”工艺），就是为了配合这种安装方式
接线方式可以是焊接、端子插接或螺丝锁紧，看开关端子的类型
优势：
操作手感好——用户直接拨动面板上的手柄，而不是隔着外壳操作内部开关。维护方便——开关坏了只需要换开关，不需要拆整块PCB。适合需要频繁操作或操作力较大的场景。
局限：
安装步骤多、需要额外接线、防水防尘难度比PCB安装高（面板缝隙是薄弱环节）。
适用场景：
仪器仪表面板、工业控制台、需要明确操作状态的设备（状态可见性是面板安装开关的核心价值）。
五、怎么选？一张表说清楚
六、还有几个实操建议
尺寸大的开关优先通孔： 大尺寸滑动开关在PCB上的受力面积大，表面贴装的焊盘不一定扛得住反复拨动的应力，通孔更保险。Nidec的8SS系列虽然是超小型，但也同时提供通孔（PC引脚）和表面贴装版本，说明同一个型号可以有不同的安装方式适配不同的产线需求。
回流焊必须确认材料耐温： 表面贴装开关过回流焊，塑胶件必须用LCP或PA9T，PA66只适合波峰焊，POM连波峰焊都扛不住。如果忽略了这一点，开关可能在焊接时就变形卡死，整批报废。
面板安装要注意防水和防震： 面板安装的开关暴露在机壳外部，缝隙是水和灰尘的入口。如果需要IP防护等级，要加防水垫圈和密封胶，锁紧螺母时扭矩要控制好，避免把外壳拧裂。
通孔波峰焊后不能水洗： 这不是开玩笑——很多滑动开关不防水，波峰焊后如果整块PCB过洗板水，开关内部会渗入清洁液，导致触点氧化或润滑失效。Nidec的8SS系列规格书里明确标“无可水洗”。只能刷子局部清洁。
选型时先问清楚安装方式： 很多开关型号有多种安装方式版本，比如8SS1011-Z是焊接端子，8SS1012-Z是PC引脚。看似同一个型号，焊盘不同、引脚不同、工艺不同。选型时别只看电路和尺寸，先确认好安装方式和你产线的工艺匹配不匹配。
